תכנון זיון במרחב מוגן: הסוד לחיסכון בעלויות תוך שמירה על הבטיחות

בתכנון מרחבים מוגנים, חשוב לשים לב לעובי הזיון הנדרש לפי הדרישות של פיקוד העורף. פעמים רבות, כשלא מכירים את התחום ורוצים רק להגיש ולקבל אישור, מגישים עובי זיון מופרז, וזה מייקר את הפרויקט באופן מיותר. יש את הנדרש לפי התקנות, ויועץ מקצועי בתחום יוכל להבטיח שהאישור יאפשר מבנה בטיחותי במחיר הזול ביותר האפשרי לתיק הספציפי שלך.

מה זה זיון ולמה הוא חשוב?

זיון, או בשמו המלא "זיון פלדה", הוא מרכיב קריטי בחיזוק מבנים כנגד פגיעות רסיסים ולחצים. מדובר במוטות פלדה המשולבים בבטון ומעניקים לו את החוזק והיציבות הדרושים. תכנון נכון של הזיון דורש התאמה ספציפית לגובה ולמאפיינים של המרחב המוגן. לפי תקנות פיקוד העורף, יש הבדל משמעותי בעובי הזיון הנדרש לפי גובה הממ"ד. במקרים רבים, שימוש בזיון עבה מדי לא רק מייקר את הפרויקט אלא גם עלול להוסיף משקל מיותר למבנה.

דוגמא מהשטח

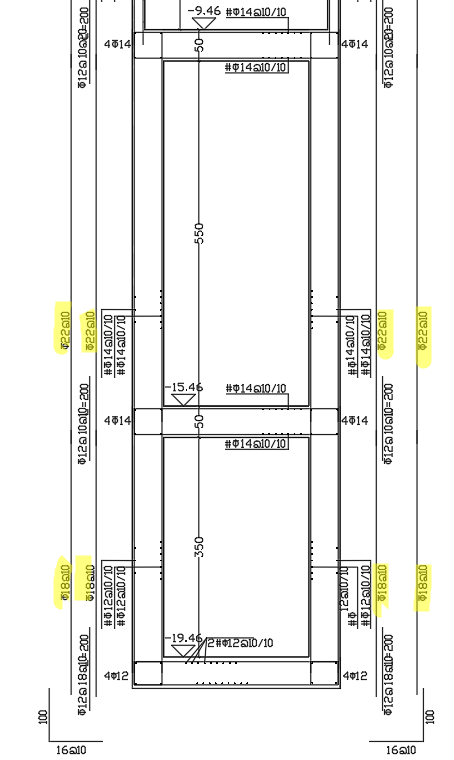

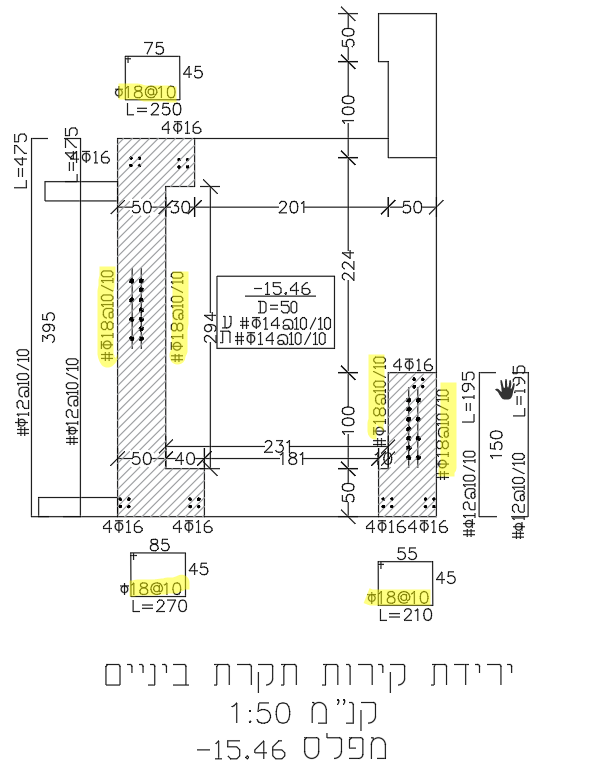

ממש לאחרונה, קיבלתי פנייה ממהנדס שביקש ממני לבדוק נספח קונסטרוקציה שהכין לבד. הוא העתיק מדוגמא בלי להכיר את הכללים והתקנות, וכל הזיון שהציע היה בקוטר 14. במקרה שלו, היה נדרש קוטר 8 שהוא זול יותר. הוא פשוט העתיק מממ"ד שהגובה שלו היה מעל 4.5 מטרים ולכן נדרש בו זיון מסיבי יותר מהממ"ד שלו שהיה בגובה 2.5 מטר.

מידע חיוני על תכנון זיון במרחב מוגן

זיון הוא אלמנט קריטי בחיזוק מבנים כנגד פגיעות רסיסים ולחצים. תכנון נכון של הזיון דורש התאמה ספציפית לגובה ולמאפיינים של המרחב המוגן. לפי תקנות פיקוד העורף, יש הבדל משמעותי בעובי הזיון הנדרש לפי גובה הממ"ד. במקרים רבים, שימוש בזיון עבה מדי לא רק מייקר את הפרויקט אלא גם עלול להוסיף משקל מיותר למבנה. כלומר: למרבה הפרדוקס הרצון 'להחמיר' רק מרע את מצב הבטיחות.

עובי הזיון משתנה לפי הגובה, עובי הקירות או אחוז ירידת הקירות.

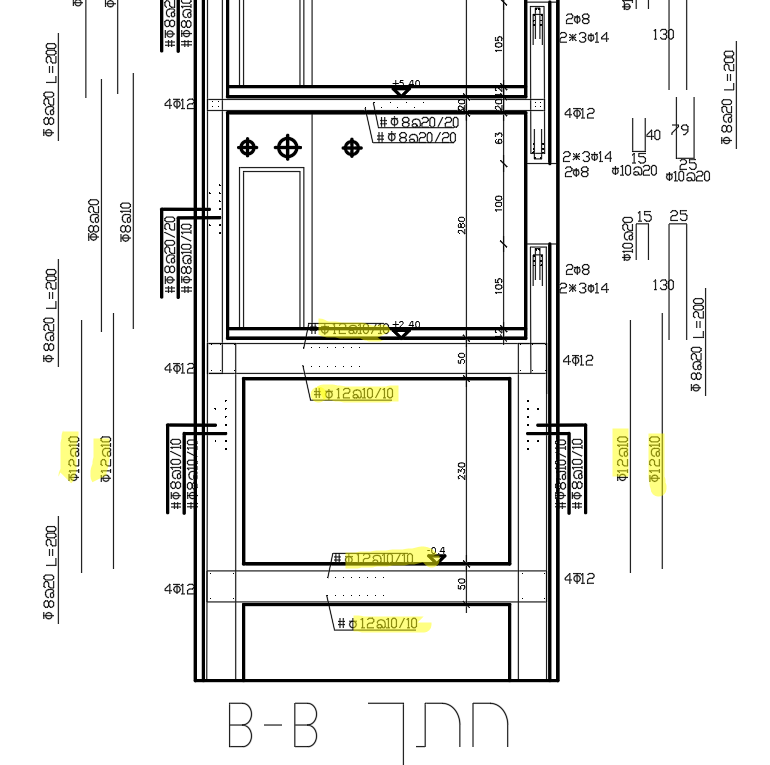

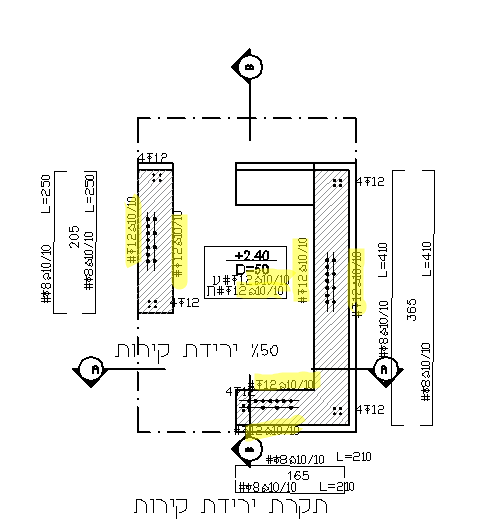

קירות הממ"ד צריכים לרדת עד מתחת לאדמה. הדרישה היא ש70% מהיקף הקירות ירדו מתחת לאדמה. יש אפשרות להוריד רק 50% מהקירות עד מתחת לאדמה ובמקרה כזה עובי הקירות יגדל, וכן קוטר מוטות הזיון יגדל.

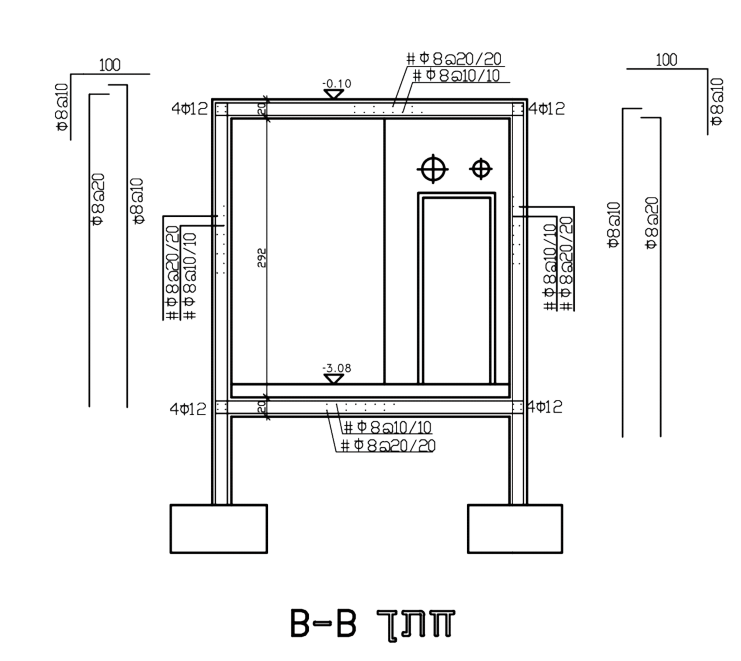

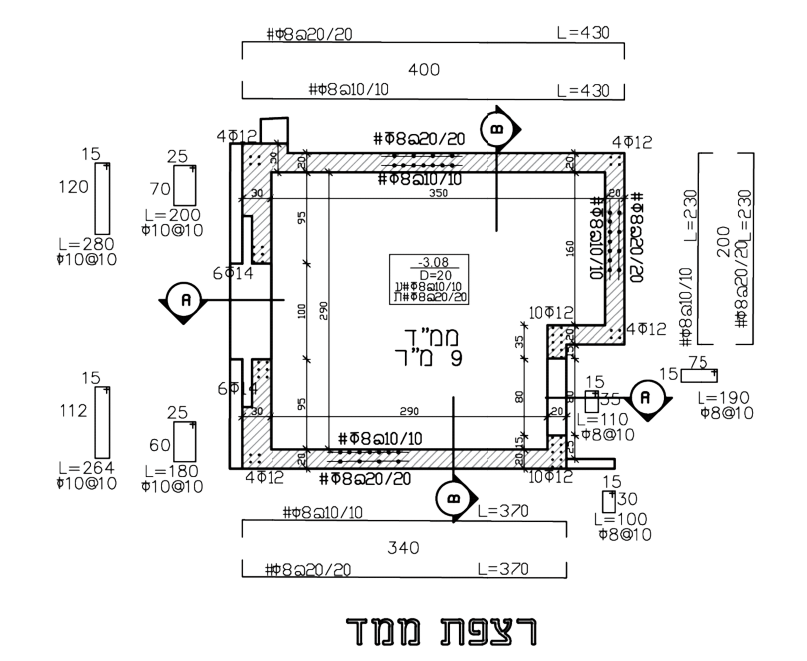

כלומר: בדוגמה א' – בתכנית שלהלן ממ"ד קלאסי בגובה 2.92 מטר ו70% ירידת קירות – יידרשו מוטות זיון בקוטר 8 מ"מ.
